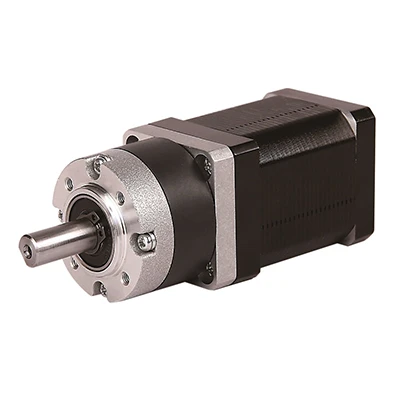

NEMA14 koračni motor sa zupčanikom

NEMA14 koračni motor sa zupčanikom

Imajući okvir veličine 35 mm x 35 mm, koračni motor sa zupčanikom NEMA14 kombinuje ekonomični planetarni mjenjač sa bipolarnim NEMA14 koračnim motorom. Ova serija nudi pet različitih modela, sposobnih da isporuče maksimalni obrtni moment od 4kg.cm/55.6 oz-in. Ovi motori imaju širok raspon omjera prijenosa, koji se proteže od 3:1 do 225:1, što rezultira izlaznim brzinama u rasponu između 13rpm i 1000rpm. Ova sposobnost smanjenja daje motoru snagu da pruži poboljšani izlazni moment i finiju kontrolu kretanja, što ga čini odličnim izborom za aplikacije koje zahtijevaju preciznost u skučenim prostorima.

Pošaljite upit
  • Fast Delivery
  • Osiguranje kvaliteta
  • Customization AvailableDostupna prilagodba
Uvod u proizvod

Dimenzija (jedinica =mm)

13


Parametar mjenjača

Stage Jedna faza Dvije faze Tri faze
Omjer redukcije 3 4 5 9 20 25 36 45 100 125 180 225
Nazivno opterećenje (Nm) 1 2 3
Nominalna ulazna brzina (rpm) 3000
Povratak (stepen ) 0,8 stepeni Maks 1,6 stepeni Maks 2,4 stepena Maks
Dužina L1 35 40 48.5



Tehnička specifikacija

Model br Polar Motor Length Nazivni napon struja/faza Otpor/faza Induktivnost/faza Maksimalni obrtni moment
    mm V A Ω mH oz-in kg.cm
35H020H-0404C Bipolarni
 		 20 3.3 0.4 8.3 9 8.4 0.6
35H027H-0504C 27 8 0.5 16 19 18 1.3
35H033H-0704C 33 5.2 0.7 6.5 9.4 25.2 1.8
35H047H-1004C 47 7 1 7 12 51.4 3.7
35H052H-0904C 52 5.9 0.9 6.5 12 55.6 4

Napomena: Kupci trebaju samo osigurati brzinu i moment konačno završenog motora, a mi ćemo odabrati odgovarajući motor i mjenjač za vašu primjenu.



FAQ

P: Koja je razlika između koračnog motora sa zupčanikom i običnog koračnog motora?

O: Glavna razlika između koračnog motora sa zupčanikom i običnog koračnog motora je prisustvo mjenjača u prvom, koji omogućava povećan obrtni moment, bolju preciznost i mogućnost prilagođavanja karakteristika motora specifičnim zahtjevima primjene. Izbor između njih ovisi o potrebama određene aplikacije.



P: Koje su glavne komponente koračnog motora sa zupčanikom?

O: Glavne komponente koračnog motora sa zupčanikom uključuju stator sa zavojnicama, rotor, mjenjač za pojačanje momenta, izlaznu osovinu za prijenos pokreta, ležajeve za glatku rotaciju i kućište za zaštitu.



P: Koji su vaši tipični načini plaćanja?

O: Naš standardni način plaćanja uključuje 50% akontacije putem T/T unaprijed, a preostalih 50% salda se plaća putem T/T prije isporuke. Međutim, za stare kupce možemo prilagoditi uslove plaćanja po potrebi. Imajte na umu da je PayPal dostupan samo za uzorke narudžbi.



P: Kako osiguravate kontrolu kvaliteta?

O: Kontrola kvaliteta je najvažnija za nas, a mi provodimo stroge mjere kako bismo održali dosljedan kvalitet proizvoda. Kroz cijeli proizvodni proces provodimo pedantna testiranja i inspekcije kako bismo provjerili performanse i pouzdanost svakog motora. Ova rigorozna kontrola kvaliteta osigurava da samo visokokvalitetni proizvodi dođu do naših cijenjenih kupaca.
