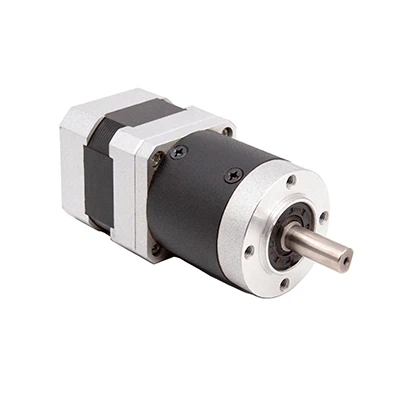

42mm DC motor bez četkica sa zupčanikom
42mm motori bez četkica bez četkica imaju veličinu okvira od 42x42mm, koji se sastoji od ekonomičnog planetarnog mjenjača i 42mm kvadratnog DC motora bez četkica. Dostupni su u 4 standardna modela sa omjerom prijenosa od 3:1 do 250:1. Integracija tehnologije bez četkica osigurava efikasne i izdržljive performanse, dok raznovrstan raspon prijenosnih odnosa olakšava širok spektar primjena.
- Fast Delivery
- Osiguranje kvaliteta
Dostupna prilagodba
Uvod u proizvod
Mehanička dimenzija
Opće specifikacije
| Winding Type | zvijezda |
| Ugao Hall efekta | 120 stepeni (električni ugao) |
| Osovina osovina | 0.025 mm |
| Temperatura okoline | 0 stepen -+50 stepen (bez kondenzacije)) |
| Vlažnost okoline | <85% (bez kondenzacije) |
| Max. Radijalna sila | 50N |
| Max. Aksijalna sila | 20N |
| Klasa izolacije | klasa B |
| Dielektrična čvrstoća | one minute@500VAC.5mA |
| Otpornost izolacije | 100MΩ Min.@500VDC |
Električni priključak
| Lead NO. | Lead Color | Lead Gauge | Veza |
| 1 | Crveni | UL1007/26AWG | VCC |
| 2 | Crna | GND | |
| 3 | Žuta | HALA A | |
| 4 | Bijelo | HALA B | |
| 5 | Plava | HALA C | |
| 6 | Narandžasta | UL1007/22AWG | Faza U |
| 7 | Zeleno | faza V | |
| 8 | Brown | Faza W |
Parametar mjenjača
| Stage | Jedna faza | Dvije faze | Tri faze | ||||||||||||||||||
| Omjer redukcije | 3 | 4 | 5 | 7 | 9 | 10 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 100 | 100 | 125 | 140 | 175 | 200 | 250 |
| Dužina 1 (mm) | 41 | 48.5 | 58 | ||||||||||||||||||
| Nazivno opterećenje (Nm) | 3.5 | 10 | 15 | ||||||||||||||||||
| Povratak (stepen) | 0,8 stepeni Maks | 1,6 stepeni Maks | 2,4 stepena Maks | ||||||||||||||||||
| Nominalna ulazna brzina (rpm) | 3000rpm | ||||||||||||||||||||
Tehnička specifikacija
| Model br. | Povratna EMF konstanta | Nazivni napon | Brzina | Nazivni obrtni moment | Snaga | Nazivna struja | Brzina bez opterećenja | Struja bez opterećenja | Otpor/linija-linija | Induktivnost/linijska linija | Dužina |
| V/krpm | VDC | rpm | N.m | W | A | rpm | A | Ω | mH | mm | |
| 42BL02402-0026-XXX | 4.1 | 24 | 4000 | 0.062 | 26 | 1.77 | 6700 | 0.19 | 1.76 | 3.2 | 40 |
| 42BL02402-0053-XXX | 6.1 | 24 | 4000 | 0.125 | 52.5 | 3.4 | 6500 | 0.53 | 0.78 | 1.26 | 60 |
| 42BL02402-0078-XXX | 4.3 | 24 | 4000 | 0.185 | 77.5 | 4.8 | 6000 | 0.32 | 0.76 | 1 | 80 |
| 42BL02402-0105-XXX | 4.1 | 24 | 4000 | 0.251 | 105 | 6 | 5900 | 1 | 0.52 | 0.783 | 100 |
Napomena: Kupci trebaju samo osigurati brzinu i obrtni moment konačno završenog motora, a mi ćemo odabrati odgovarajući motor i mjenjač za vašu primjenu.
FAQ
P: Da li su DC motori bez četkica energetski efikasni?
O: Da, DC motori bez četkica sa zupčanicima poznati su po svojoj energetskoj efikasnosti. Eliminacija četkica u njihovom dizajnu značajno smanjuje gubitke energije. Štaviše, integracija elektronskih kontrola ovlašćuje ove motore da fino upravljaju brzinom i obrtnim momentom, dodatno poboljšavajući njihovu efikasnost. Ova efikasnost ih čini odličnim izborom za aplikacije u kojima je minimalna potrošnja energije neophodna.
P: Kako da odaberem pravi DC motor bez četkica za moj projekat?
O: Da biste odabrali pravi motor, postoje neki faktori koje treba uzeti u obzir, kao što su potrebni obrtni moment, brzina, ograničenja veličine i radni ciklus. Slobodno se posavjetujte s našim prodajnim timom, naši prodavači će vam pomoći da odaberete najprikladniji model.
P: Koji su neki uobičajeni problemi sa DC motorima bez četkica?
O: Problemi mogu uključivati pregrijavanje, trošenje zupčanika i probleme s elektronskim kontrolerom. Redovno održavanje i pravilna upotreba mogu pomoći u sprječavanju ovih problema.
P: Kako štitite motore tokom transporta kako biste spriječili oštećenje?
O: Da bismo zaštitili motore tokom transporta, koristimo ambalažu od pjene koja apsorbira udarce. Svaki motor je pažljivo smješten u pojedinačni džep unutar pakovanja kako bi se spriječili sudari i izdržale sve vibracije koje se mogu pojaviti tokom transporta, osiguravajući njihov siguran dolazak.
P: Koju vrstu podrške nakon prodaje pružate?
O: Nudimo sveobuhvatan paket usluga nakon prodaje. Naši proizvodi dolaze sa 12-mjesečnom garancijom kvaliteta od datuma otpreme. Osim toga, pružamo tehničke savjetodavne usluge u ranoj fazi projekta.
P: Imate li zahtjev za minimalnu količinu narudžbe (MOQ)?
O: Naša minimalna količina narudžbe (MOQ) može varirati ovisno o proizvodu. Neki artikli mogu imati određeni MOQ, dok drugi mogu biti dostupni za kupovinu u manjim količinama. Molimo kontaktirajte naš prodajni tim za više informacija u vezi sa MOQ za određeni proizvod koji vas zanima.
